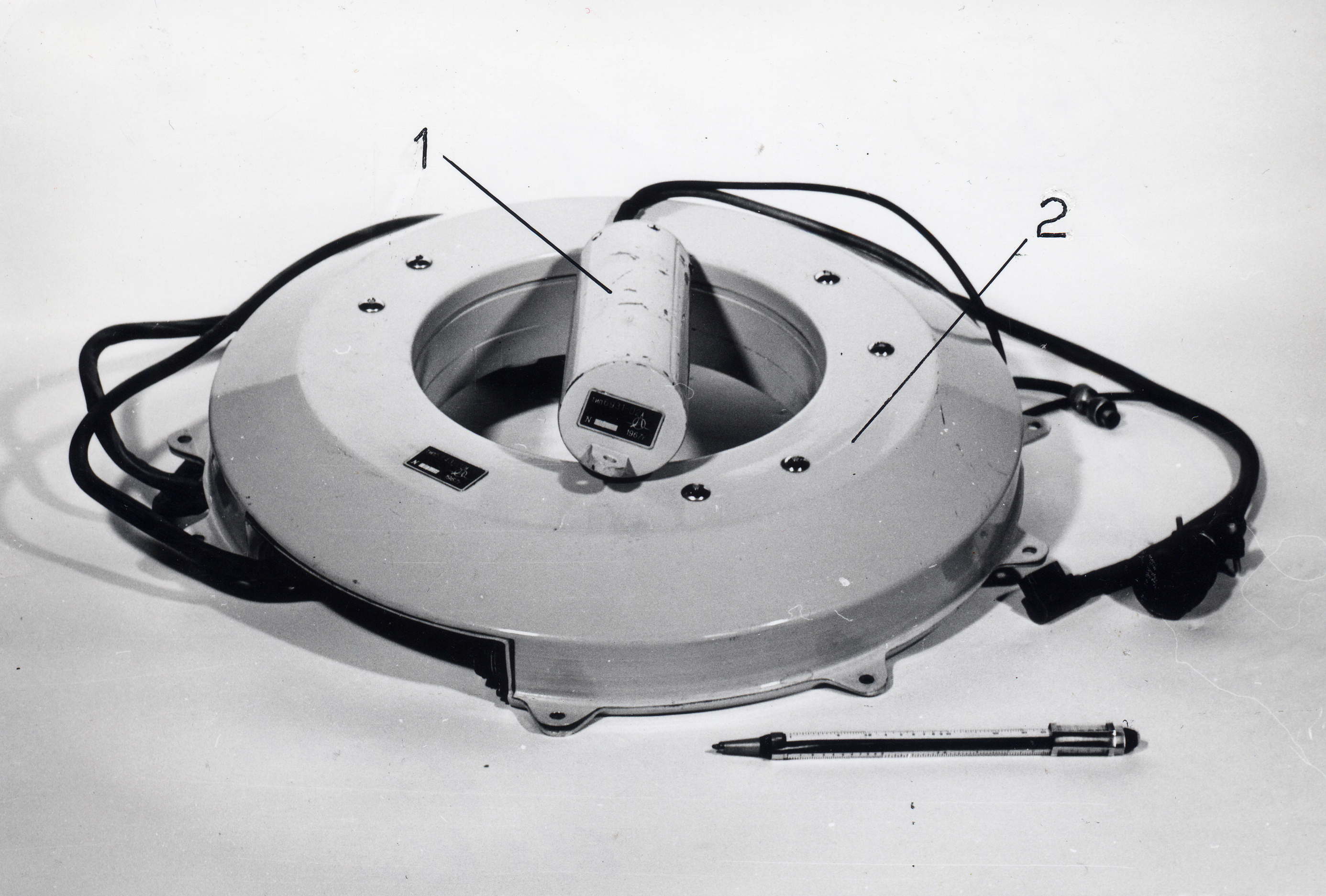

Гамма-спектрометр        ГС для Луны

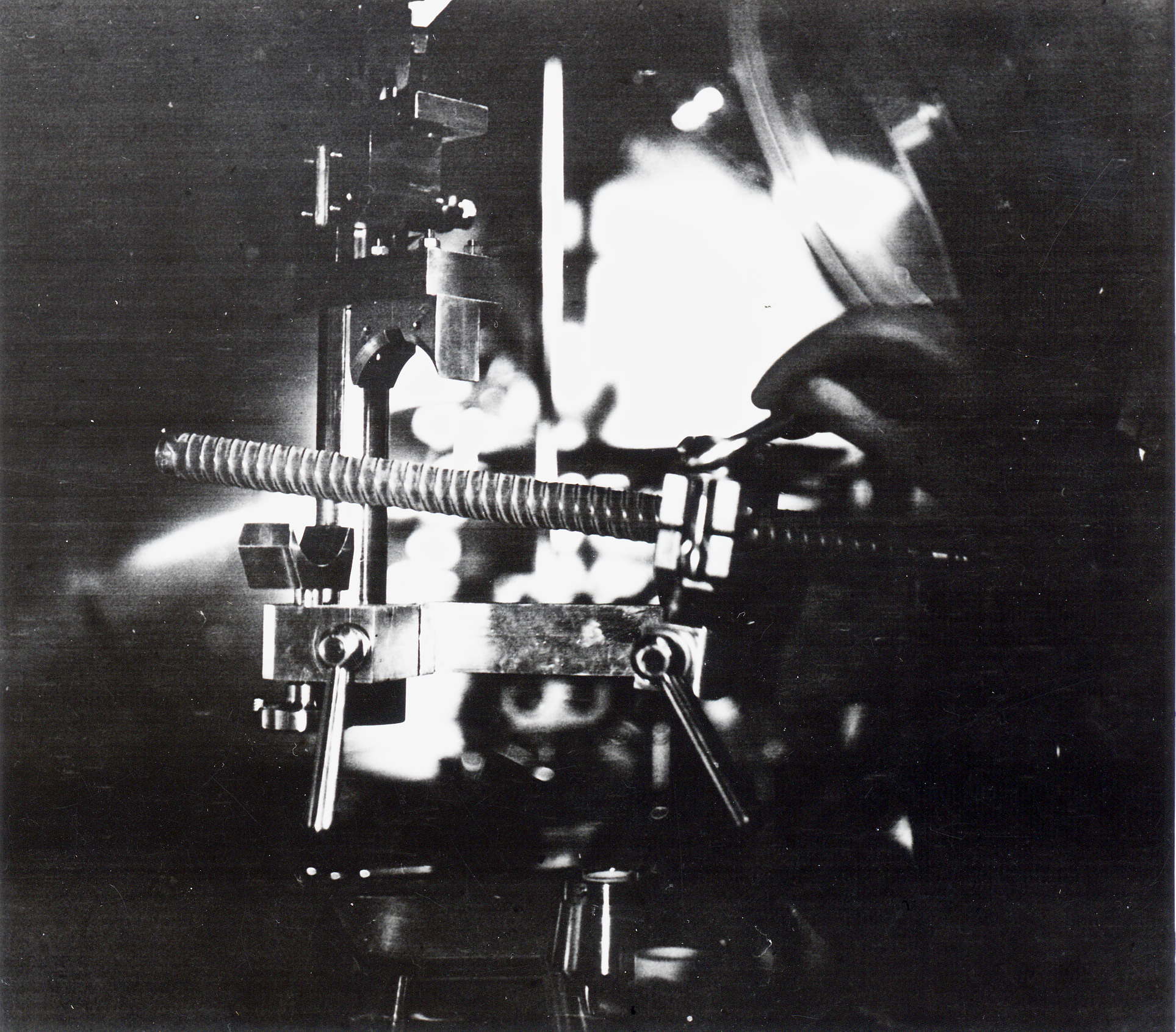

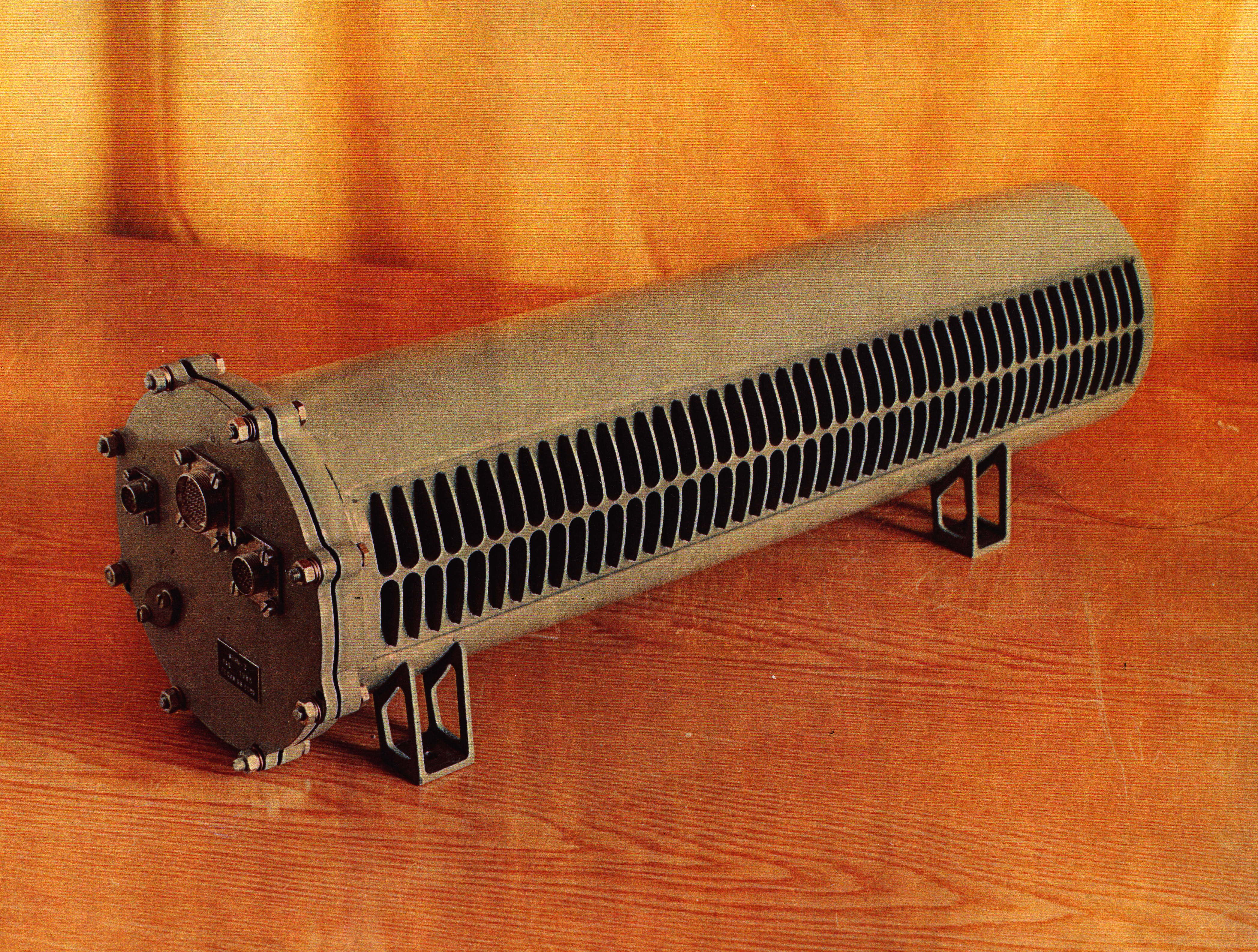

Грунтонос     Нейтронный спектрометр

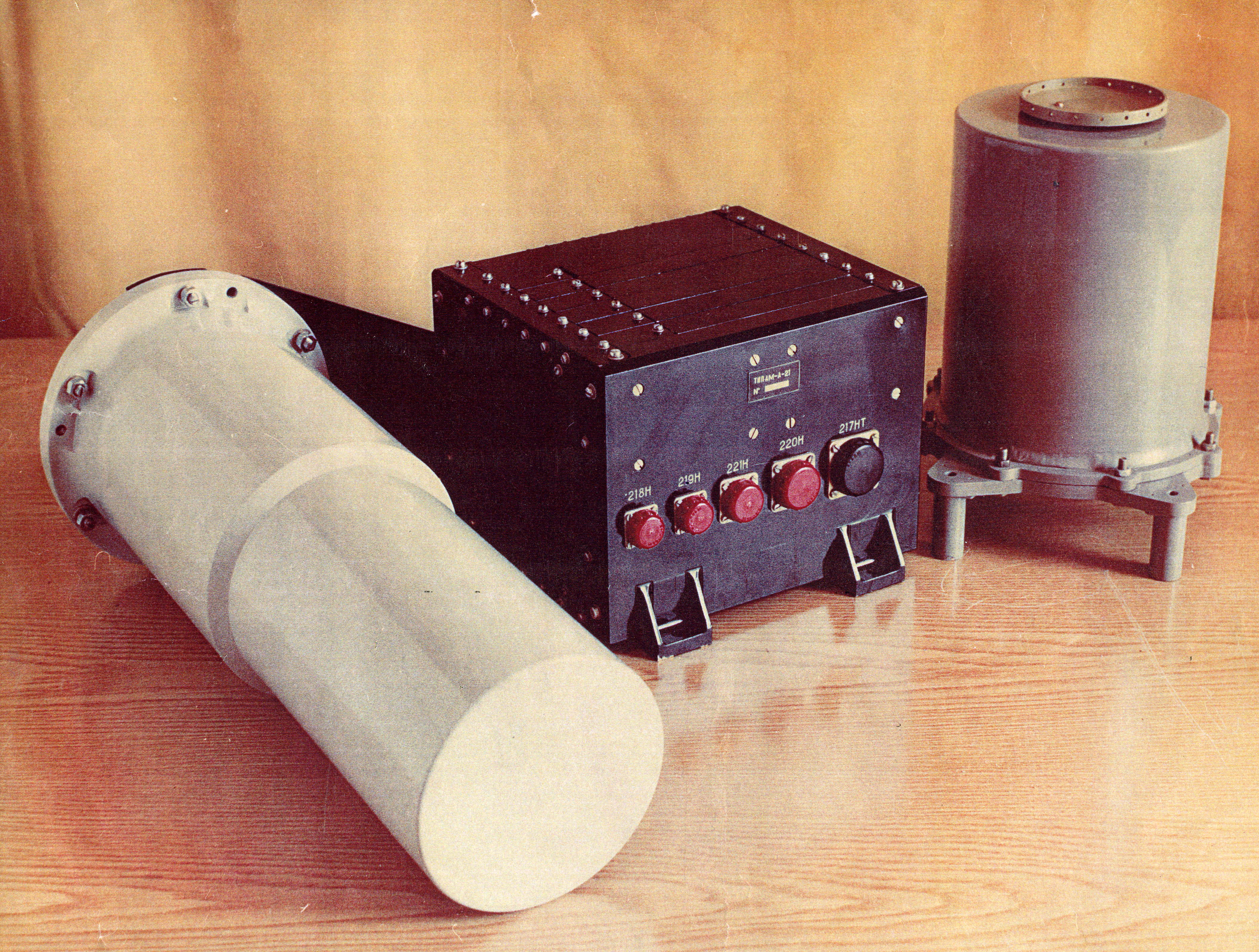

ГС для химсостава Марса     ГС для хим.состава Марса

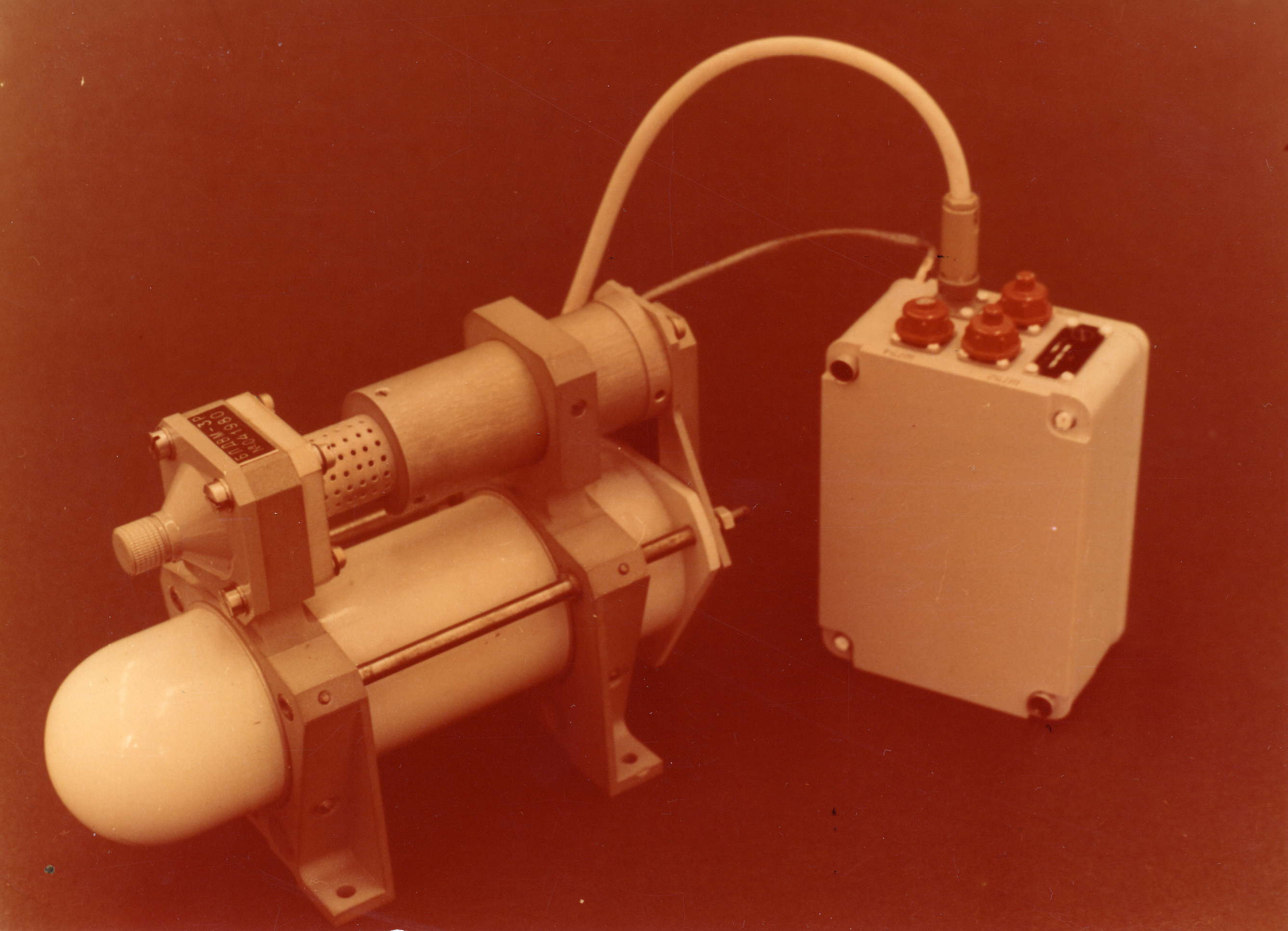

Газоанализатор 1     Газоанализатор 2

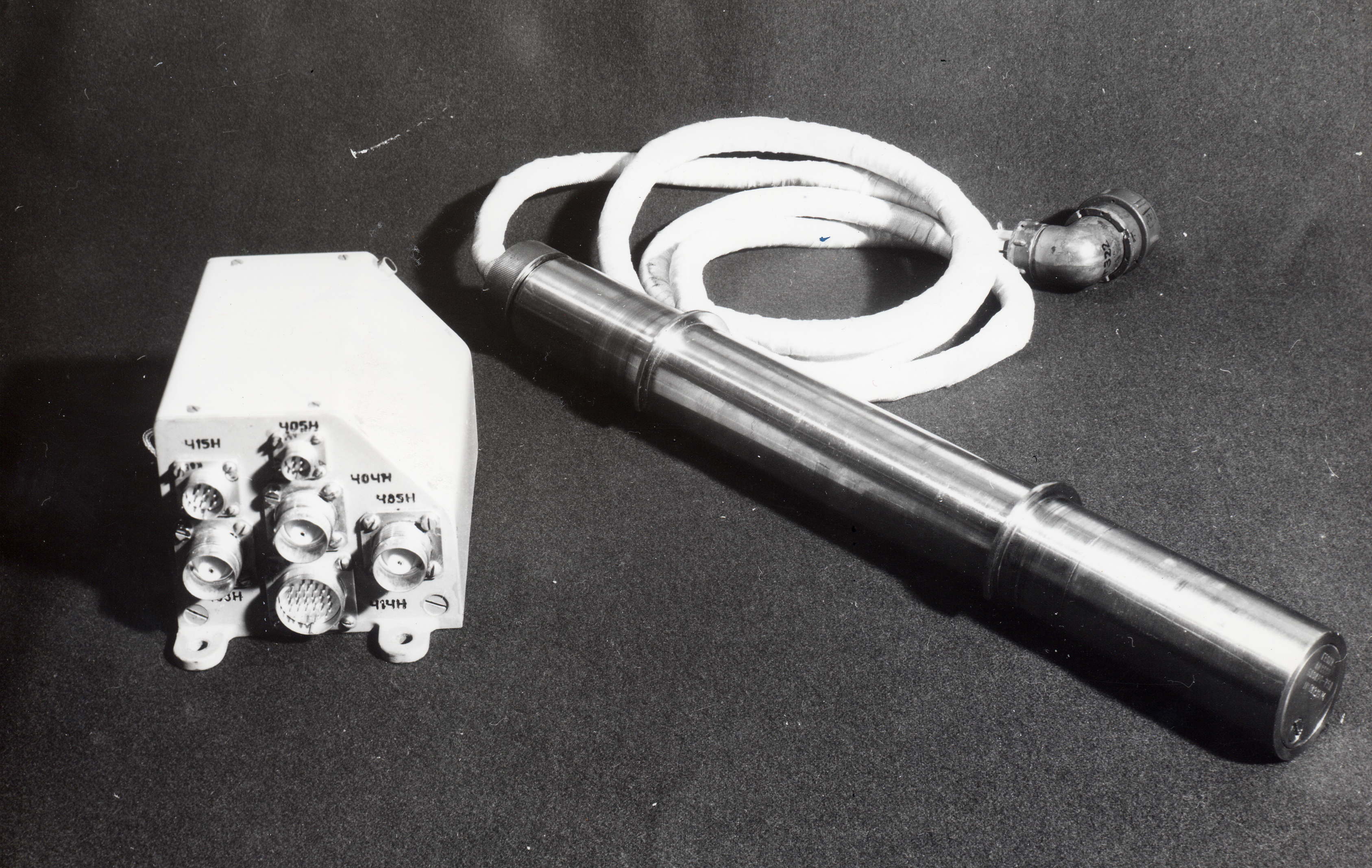

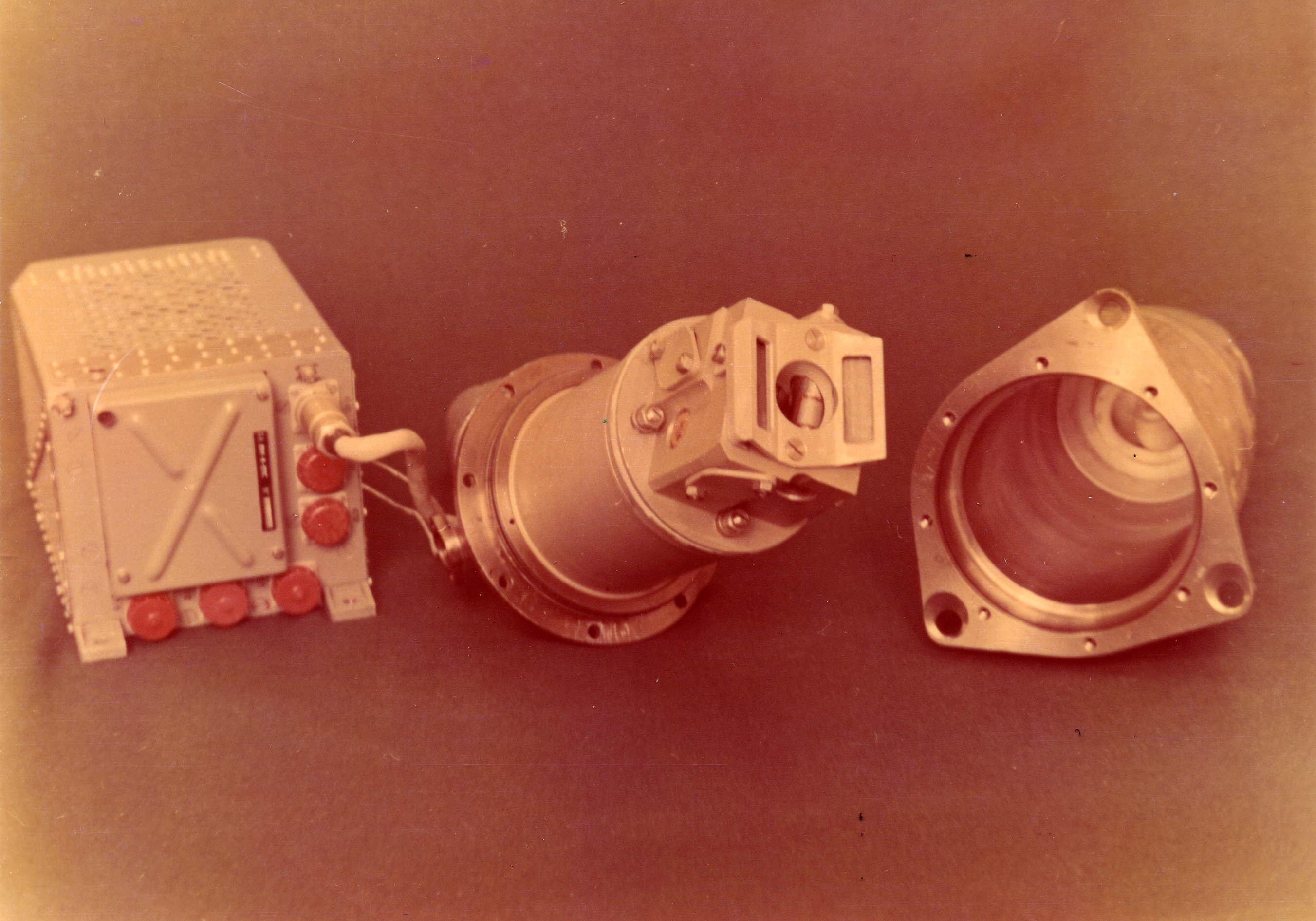

Венера 9,10     РФ спектрометр Венера-химсостав

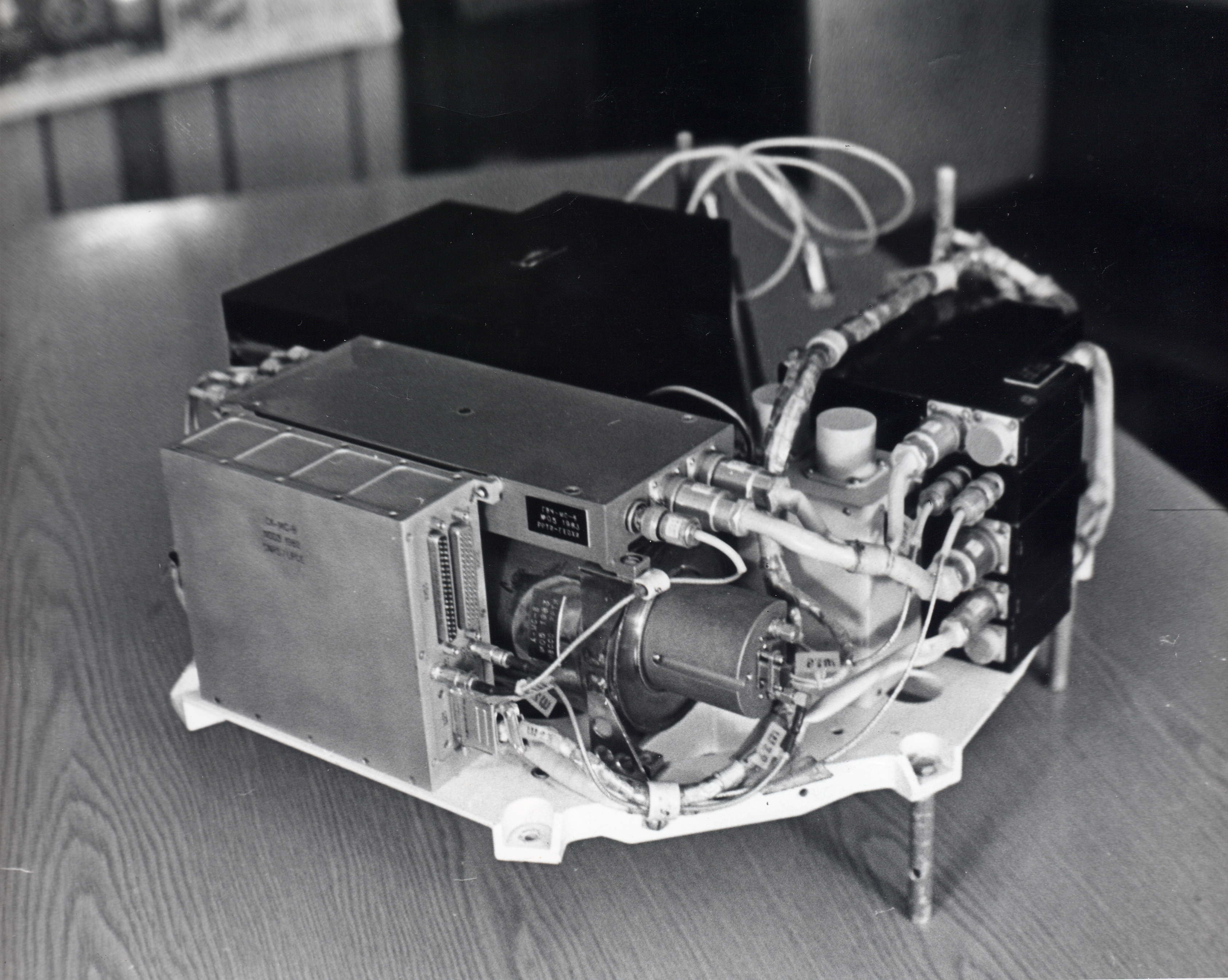

                       МС для облаков Вега-2

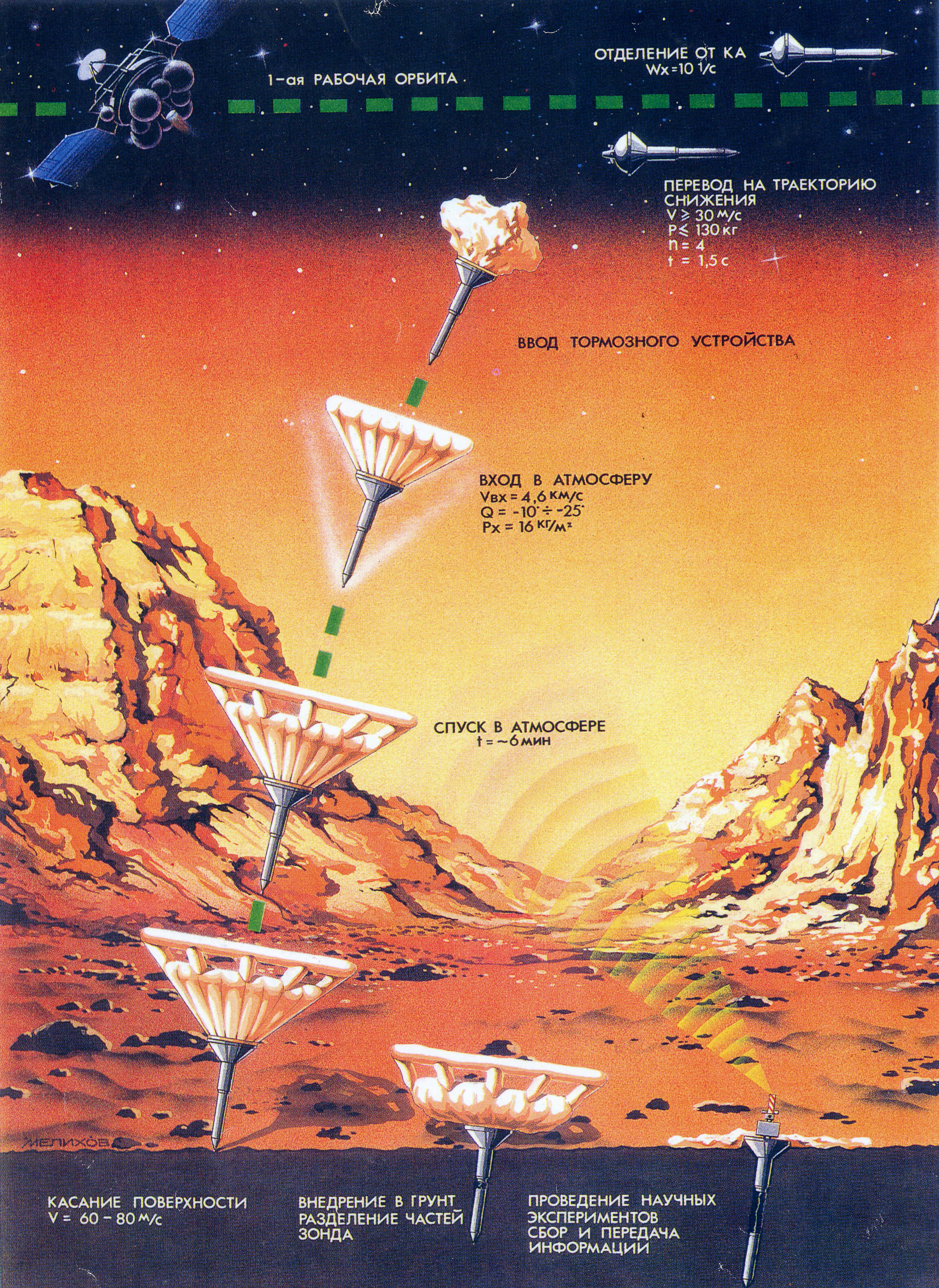

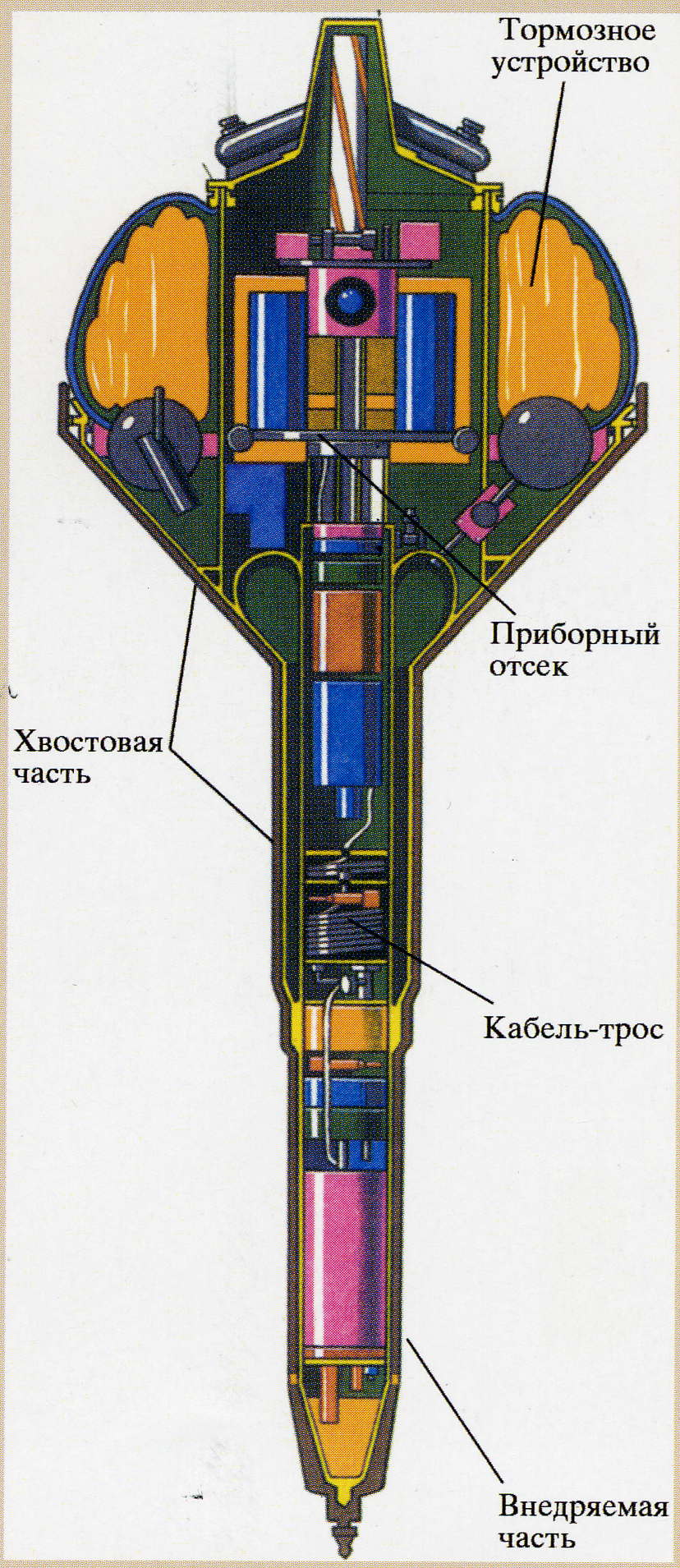

Устройство зонда    Пенетратор состав аппаратуры     Сброс пенетратора

КА «ЛУНА-10,-12» (1966 г.)

С помощью первого в истории космических исследований гамма-спектрометра впервые определено содержание естественных радионуклидов в лунном грунте.

КА «ВЕНЕРА -4,-5,-6» (1967-1969г.г.)

Впервые определен состав атмосферы  Венеры. Было показано, что Венера и Земля имеют атмосферу одинаковой природы, и лишь различное расстояние от Солнца обусловило полное различие их современного облика.

КА «ВЕНЕРА -8,-9,-10» (1972-1975 г.г.)

Впервые определено содержание естественных радиоактивных элементов в различных регионах поверхности Венеры.

КА «ВЕНЕРА –12-14» (1978-1981 г.г.)

Впервые экспериментально определен состав аэрозольной компоненты облачного слоя Венеры.

КА «ВЕНЕРА -13,-14» (1981г.) и КА «ВЕГА-2» (1984 г.)

С помощью грунтозаборного устройства были отобраны пробы грунта и впервые определен элементный состав пород в трех регионах Венеры. Анализ полученных данных позволил сделать следующие выводы  о типах пород  в районах посадки спускаемых аппаратов:

ВЕНЕРА-13: Коренные породы представлены калиевым (лейцитовым), высокомагнезиальным щелочным базальтом.

ВЕНЕРА-14: Породы соответствуют широко распространенным на Земле океаническим толеитовым базальтам мезо-кайнозойского возраста, но более основного состава.

ВЕГА-2: Породы соответствуют земным габброидам нормальной щелочности (оливиновый габбро-норит).



                   Координаты района посадки спускаемого аппарата

ВЕНЕРА-13

J = -7о30’

l = 303о11’

(возвышенность)

ВЕНЕРА-14

J = -13о15’

l = 310о09’

(низменность)

ВЕГА-2

J = -7о2’

           l = 179,4

(переходная      область  от холмистых равнин  к  высокогорью)

                Химический состав, вес %

MgO

11,4±6,2

 8,1±3,3

11,5±3,7

Al2O3

15,8±3,0

17,9±2,6

16,8±1,8

SiO2

45,1±3,0

47,8±3,6

 45,6±3,2

K2O

4 ,0±0,63

 0,2±0,07

 0,1±0,08

CaO

 7,1±0,96

10,3±1,2

 7,5±0,7

TiO2

1 ,59±0,45

 1,25±0,41

 0 ,2±0,1

MnO

 0,2±0,1

 0,16±0,08

 0,14±0,12

FeO

 9,3±2,2

 8,8±1,8

 4,7±1,5

Cl

<0,3

<0,4

<0,3

Na2O

 2,0±0,5

 2,4±0,4

2,0±0,5





КА «ВЕГА -1,-2» (1984 г.)

В совместных советско-французских экспериментах исследован химический состав аэрозольных частиц различных фракций на различных высотах и впервые создано представление  о составе и структуре облачного слоя Венеры, определен элементный состав пород Венеры в месте посадки спускаемого аппарата.

КА «МАРС-5» (1972г.)

С помощью сцинтилляционного гамма-спектрометра впервые определено содержание естественных радиоактивных и основных породообразующих элементов в породах Марса.

КА «ФОБОС-2» (1988г.)

Определен элементный состав  пород в различных геоморфологических провинциях приэкваториальной части поверхности Марса.

Гамма-спектрометрические исследования Марса показали, что в исследованных районах поверхностные породы принадлежат преимущественно к типу пород основного состава.



Химический состав пород Марса по данным ФОБОС-2













Элемент

Область измерений гамма-спектров,

долгота lо центра области





Земля

Меридиана,

l = 0о



Земля

Ксанфа

l =58о



Лунное плато,

Долина

Маринеров

l = 63,5о



Плато Фарсида,

Вулкан

Павлина,

l = 114о

O

46±4

48±5

46±4

48±5

Mg

6±2

6±3

4±2

3±2

Al

6,5±3

5±3

7±2

6±3

Si

21±4

19±4

20±3

19±4

K

0,3±0,1

0,3±0,1

0,4±0,1

0,4±0,1

Ca

-

6,4±4

-

-

Ti

1±0,7

1±0,7

1±0,7

1,3±0,7

Fe

8±3

9±3

8±4

11±3

Th

(4,0±0,1)·10-4

(1,9±0,6)·10-4

(1,7±0,4)·10-4

(2,2±0,5)·10-4

U

(1,0±0,3)·10-4

(0,5±0,1)·10-4

(0,5±0,2)·10-4

(0,7±0,2)·10-4













2. В период 1970 по 1976г.г. в лаборатории проводились работы  по приему и исследованию

            образцов лунного грунта, доставленного на Землю.

С этой целью были созданы три уникальные  лабораторные установки:

приемная камера, высоковакуумная установка, низкофоновая радиометрическая  установка, с помощью которых производился прием и предварительные  исследования образцов лунного грунта, доставленного на Землю космическими аппаратами  ЛУНА -16,  ЛУНА -20, ЛУНА -24. Было исследовано содержание естественных и космогенных радионуклидов в образцах лунного грунта.



Низкофоновые гамма-спектрометрические установки.

-       сцинтилляционный гамма-спектрометр с кристалом Nal(TI) размером  Ø100x100 мм и пассивной защитой из меди, стали и свинца -толщиной 250 мм;

-       сцинтилляционный гамма-детектор с кристаллом Nal(TI) размером Ø 100x100 мм, активной защитой из пластического сцинтиллятора размером  Ø400x400 мм и пассивной     защитой из стали толщиной 100 мм;

-       гамма-спектрометр с детектором из сверхчистого германия размером  Ø50x40 мм и пассивной  защитой из меди, стали и свинца толщиной 170мм;

Уровни фона в низкофоновых установках снижаются защитными экранами в 100 и более   раз для диапазона анергий гамма-квантов 0,3-3,5 Мэв.



Спектры гамма-излучения, полученные  при  облучении воды и базальта   нейтронами от плутоний-бериллиевого источника. Измерения проведены на гамма-спектрометре с детектором из сверхчистого германия.



3. В период подготовки проекта МАРС-96  были разработаны  внедряемые зонды-пенетраторы.

Это принципиально новое космическое средство, позволяющее заглублять комплекс научных приборов на глубину до десятков метров. Пенетраторы могут найти применение и в земных условиях для проведения исследований в труднодоступных районах или при техногенных катастрофах.

В состав пенетраторов, разработанных в рамках проекта МАРС-96, входит комплекс научных приборов для изучения химического состава, радиоактивности, сейсмоактивности, магнитных свойств, теплофизических параметров, климатических условий.
